基于單片機智能窗簾控制系統設計
進入二十一世紀后，隨著各類科技的不斷發展，理論知識與生活實際的結合越來越密切，人們的生活水平不斷提高，與此同時，應用越來越廣泛的科技智能化也使得人們的隱私安全受到了很大的侵犯，所以人們對自身隱私的安全與否也愈加重視，而作為家庭住所中必備的窗簾，它對保護居民隱私與遮擋外部光線十分有用。現在市面上大部分的傳統窗簾都需要手動開關，這樣不僅吃力，而且還有可能錯過最佳光照時間，所以窗簾的智能控制就顯得十分重要且有效了。
一、智能窗簾控制系統設計方案

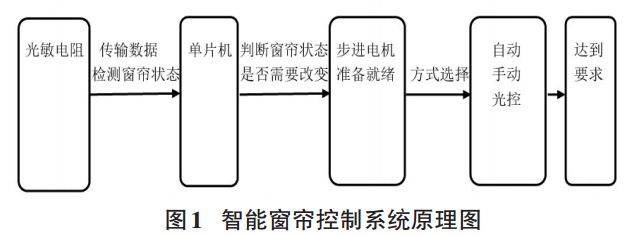

該設計主要是實現光控窗簾系統，其中包括光控、定時和手動三種功能。因此需用借助各種接口和MCU連接這些控制元。應用AT89C52系列單片機設計系統，安裝ADC0832芯片、VS1838b、ULN2003芯片等，控制窗簾在不同光照下的打開或是關閉。按鍵掃描模塊、紅外遙控模塊、光敏電阻、步進電機、AT89C52共同構成此次的設計系統。應用光敏電阻采集模擬信號通過模數轉換A/D電路將其轉換成數字信息，并以此來操控步進電機順時針旋轉或是逆時針旋轉來模擬窗簾的起閉。自動光控起閉窗簾運用的是光控的原理來完成的，當外部的光線強度到達系統內部預設值上限時，窗簾被打開；當外部的光線強度到達系統內部預設值下限時，窗簾被關閉。基于以上工作原理，設計系統的實現不僅成本低，而且還方便快捷，實現的結原理圖如圖1：
除此之外，窗簾的自動起閉還可以通過時間來預先設置或是直接通過按鍵來啟動關閉窗簾。該系統優點較多，結構較單一，系統穩定，不易受外部環境的干擾。
二、單片機智能窗簾控制系統硬件設計
2.1主程序模塊
該系統采用AT89C52單片機晶振電路，所謂的石英晶體振蕩器即是單片機電路中的晶振。晶振通常是一個電容和電阻并聯之后再串聯上一個電容，存在兩個諧振點，諧振串聯在一起是低頻率的；諧振并聯在一起是高頻率的。晶體振蕩器可以給單片機提供脈沖信號，也即單片機的工作速度。晶體振蕩器會和單片機引腳中的X1、X2引腳相連接，此時這個電路會引生諧波，而諧波的存在會使得振蕩器的穩定性受到影響。為了解決這個問題，我們在晶振引腳處接入瓷片電容，這個電容一般選擇在10到50 pF，需要接地。此次設計使用的晶振是12MHz的石英晶體。
2.2按鍵模塊
該次設計中按鍵模塊的功能是在自動光照窗簾之外，能夠通過按鍵來定時使窗簾關閉或是直接用按鍵來控制窗簾的打開或是關閉。此次設計需要用到5個獨立按鍵。它們分別實現的功能有設定鍵（設定自動光控窗簾的啟閉時間）；數字值加鍵；數字值減鍵；啟動窗簾按鍵（按下此鍵后窗簾被打開）；關閉窗簾鍵（按下此鍵后窗簾被關閉）。
2.3光敏和AD轉換模塊
自動光控起閉窗簾系統是根據外部光照的情況變化來及時地打開或是關閉窗簾，光敏電阻負責完成此部分所需要的功能。光敏電阻能夠對外部光照強度值感應十分敏感，對電阻值的改變與否有著直接作用。電阻值與光照強度呈負相關，強度增加電阻值減少，反之則電阻增大。
ADC0832是8位逐次逼近模數轉換器。與TLC0832可以代換，它有兩個可多路選擇的輸入通道。串行輸出可配置為和標準移位寄存器或微處理器接口，其多路器可用軟件配置為單端或差分輸入，差分的模擬電壓輸入可以抑制共模電壓，但輸入基準電壓不可以調整大小，在內部已經連到VCC。ADC0832芯片有四條數據連接線，它們分別與單片機相連接，分別是CS片選端；CLK芯片時鐘輸入端；DI數據信號輸入端；DO數據信號輸出端。在單片機進行通信時，DI與DO端都是與單片機雙向連接的且它們不能同時生效工作，所以在電路中將此兩端并聯起來到一根數據線上。
兩端數據分別顯示為1、0時，CH0引腳端實現單通道轉換。CH1引腳端進行單通道轉換在2位數據為1、1的情況下。CH1引腳端和CH0引腳端在數據顯示為0、0時分別用作反輸入端IN-和正輸入端IN+。兩位數據顯示為0、1時，CH1和CH0的正負輸入端極性發生變化。若第三個脈沖下沉，DI端在第三個脈沖來之前就會失去輸入功用。采用DO/DI端輸出數據來輸出DO。用DO端來輸出轉換數據的DATA7當?shù)谒膫€脈沖下沉時。DO端在D0端輸送出最低位數據DATA0之前會一直輸入數據，輸出數據是在每個脈沖下沉之前。接收到DATA0數據之后這一字節數據就輸出結束了。之后再輸出相反字節數據。將CS片選使能引腳端置為高電平，此時芯片不能使用。AD轉換芯片的輸入電壓均為0到5V，此電壓僅適用于它被作為單通道的模擬信號時。它的電壓的精度在八位分辨率時是19.53mV，當用作正負輸入端時，應該預定較大的范疇值的電壓值，并用次來提升轉換時的精度。
2.4步進電機設計模塊
步進電機是一種開環的節制器件，角位移就是在其電脈沖的轉換下得來的，脈沖信號的頻率和數目會影響到電機的轉動。例如當一個脈沖信號輸送到步進電機的驅動器時，其可以使得此電機按照我們先前假設的正方向或是反方向轉動一個一定的角度，我們稱此角為步距角。步進電機可以快速地開啟和停止。步進電機由于轉速和步進角的關系多被用在精度較高的電路中，而這些只與脈沖的頻率相關聯。
ULN2003的七個引腳與單片機P1.0~P1.7連接。在ULN2003芯片旁邊安裝插線排針，也就是電機的五線接口，用于連接步進電機。5V電源直接連接J4的第一引腳端口。與電機相連接，直接驅動電機正反轉從而來模擬控制窗簾的起閉。步進電機是包括單相電機和多相電機兩類，這兩類都是同步步進電機。單路電脈沖可以驅使單相電機運作，單相電機由于其本身的低輸出功率一般用作驅使微小電路。步進電機很適合應用于微處理器控制主要是因為能直接接收數字量。
2.5顯示部分模塊
該次設計中用來顯示實時時間、開關窗簾定時時間、光照強度值的是LCD1602，在1602上顯示的時間可以通過按鍵調整，通過按鍵設定起閉窗簾的時間，在1602上實時顯示；也可以通過1602顯示我們采集到的光照數字值。P0在此用作數據口的連接，在1602處與7到14引腳相連接，在連接線路上來傳輸寫數據或是寫指令。而且在線路的連接中必須加入上拉電阻。LCD1602的4引腳是RS寄存器選擇端，可以用來選擇數據還是命令；LCD1602的5腳是R/W讀寫控制端，它能決定讀數據還是寫數據，與單片機芯片的P2.0端口貫串；LCD1602的六引腳是E使能信號端，可以控制器件是否工作，與單片機芯片P2.2端口相銜接。在此次設計中采用旋轉電位器來調節1602的背光亮度。
三、智能窗簾控制系統軟件設計

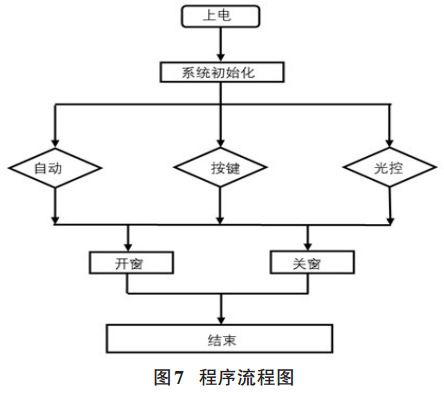

此系統的主程序需要完成的功能有：單片機各個模塊的初始化操作，定時器初值設置以及開啟電機運轉，顯示時間光照數字量等。通過主函數void main()來調用各個模塊子函數以此來實現整個系統的功能。軟件流程圖如圖7。
總結
該系統設計采用AT89S52單片機的最小系統設計，通過控制一個可逆、直流電動機來控制窗簾的打開和關閉，使用遙控、光控方式使得窗簾系統變得智能化，這正符合現在智能家居的發展方向，能夠讓智能生活理念得到更好的推廣。
