花房溫室系統電路程序設計
當今社會是市場經濟迅速發展、越來越多的人喜歡養殖一些名品的花卉，這些珍貴的花卉通常都是南方品種，現在這些花卉被移植到北方來養殖及其困難，對于冬天來說，北方溫度較低，花卉需要一定的溫度濕度才能存活，這就需要我們要在花卉溫室系統中合理的控制溫度，冬季在12～15℃較為合適。目前，市面上溫室應用智能控制的為數不多，并且價格昂貴，操作復雜和性能不穩定，不適合群眾的需求。基于這種條件，我們提出一種切實可行的花房溫室系統設計方法，本方法控制簡單，性能溫度且成本低，在花卉栽培中有一定的應用價值。
我們本著創新和實用的理念，用HOLTEK MCU來代替計算機作為主控制器，做為花房溫室檢測系統的核心控制部分，利用傳感器對溫度濕度以及光照強度的檢測，并能設置其范圍值，如超出范圍后能報警并能觸發相應信號來調整溫室環境因子，并能控制對花房溫度進行加熱，利用空調對濕度進行調節，利用電機調整遮陽網滾筒機構來調整光照度。
一、花房溫室系統總體結構

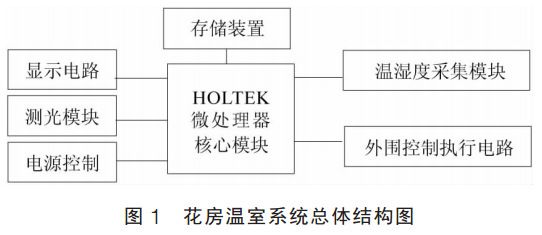

本花房溫室系統主要包括，電源控制部分，溫濕度傳感器采集模塊、測光模塊、HOLTEK MCU數據處理部分、資料數據顯示和存儲部分以及控制外圍溫度、濕度光照強度的電路。其采用的核心理論——嵌入式電子技術和傳感器技術?？傮w結構圖如圖1。
1.1傳感器采集系統
傳感器采集系統作用是將氣候參數（溫度、濕度和光照強度）轉換成電壓參數，它是花房溫室系系統的主要信息來源，關系到溫室系統的檢測、和控制的可靠性和準確性。將傳感器得到的信號進行信號變換，A/D轉換，進行采樣，將數字信號輸入單片機。
1.2信息處理系統
信息處理系統是整個花房溫室系統的核心部分，主要采用了HOLTEK MCU作為主控芯片，將傳感器采集到數據存入單片機，然后進行處理，系統主要包括環境因子參數的預設置（包括溫度、濕度和光照強度），信號處理和控制三部分。最初將一個時間范圍內花卉的生長環境因子按要求進行設置，然后與實時監測到的數據進行比較分析，為控制提供依據，最后向控制電路發出相應的控制信號（溫度、濕度和光照強度）。
1.3外圍控制執行系統
本系統主要包括一些設備，包括加熱器、水泵、空調、通風機和光照調節裝置（遮陽網滾筒機構和補充照明設備），這些事自動控制系統的執行裝置。
二、花房溫室系統硬件電路設計
本花房溫室系統以HOLTEK MCU為主控制器，通過單總線與溫濕度傳感器通訊，發送檢測命令，并接收檢測結果，用自己內部集成的AD轉換芯片將光明電阻隨光照變化的模擬電壓信號轉換得到數字信號，把兩次檢測到的結果顯示到12864液晶上，然后通過輸入輸出口對按鍵進行檢測，并通過12864液晶的相互配合，使用戶設置其相應的范圍值。最后將檢測結果與設置值相比較，若超過范圍則報警并觸發相應信號來自動調整實時參數值。
2.1傳感器采集系統硬件設計
本系統主要采用了DHT11數字溫濕度傳感器，是一款含有已校準數字信號輸出的溫濕度復合傳感器。它應用專用的數字模塊采集技術和溫濕度傳感技術。傳感器包括一個電阻式感濕元件和一個NTC測溫元件，并與一個高性能8位單片機相連接。因此該產品具有超快響應、抗干擾能力強、性價比極高等優點。每個DHT11傳感器都在極為精確的濕度校驗室中進行校準。校準系數以程序的形式儲存在OTP內存中，傳感器內部在檢測信號的處理過程中要調用這些校準系數。單總線串行接口，使系統集成變得簡易快捷［1］。
2.2微處理器核心模塊
本文所設計的花房溫室系統采用了盛群?jiǎn)纹瑱C(jī)公司的8位HOLTEK系列單片機作為核心模塊。選取HT46R23微處理器為主控芯片。
外圍電路主要包括鍵盤按鈕控制，開關按鈕，單片機復位電路，12864液晶顯示電路，溫濕度信號采集電路。本裝置采用32768的晶體振蕩器給時鐘信號，報警電路。
其中溫濕度信號進入單片機PB0口，按鍵用的是單片機的PA4－PA7口，報警電路用的是PA0口，指示報警燈用PA0－PA1口，12864顯示芯片用的是PB4－PB7和PC3、PC4口，AD轉換模擬信號采集通道用PB0口。電源采用的是交流供電，通過變壓器和整理得到直流供電電源。
三、花房溫室系統軟件設計
本裝置主要包括數據采集輸入，處理數據程序，主要通過HOLTEK單片機完成，并在12864液晶上進行顯示，并能通過按鍵控制查找相應的數據，通過軟件進行環境因子的預設置，所測數據與設置數據進行比較來控制單片機I/O口，實現報警等功能。軟件系統主要包括：
（1）HOLTEK控制程序模塊：作為系統的主控制程序模塊，通過編程控制其他程序模塊的協調工作；鍵盤程序模塊：用來實現課題要求功能，使單片機完成相應的控制功能。
（2）液晶顯示程序模塊：使用字符型液晶顯示器顯示要求信息。
總結
本文所設計的花房溫室系統設計經過測試運行，證明其性能穩定，工作可靠，較好地實現對溫度濕度等指標的控制，主要采用HOLTEK MCU來作為主控制器，能對實現溫度濕度以及光照強度的檢測，并能設置其范圍值，超出范圍后能報警并能觸發相應信號來調整溫室環境因子?？梢杂糜谛⌒蜏厥一ɑ莛B(yǎng)殖，對一些名貴品種花卉來北方養殖提供了解決方案，這使得其能投入生產實踐創造有利優勢。
