藍牙BLE模塊系統

BLE軟硬件模塊及系統組成

本文基于BLE模塊，方案從硬件電路的選型設計，到軟件功能的實現，最后組成物聯網系統，實現智能設備的定位控制；1.物聯網的基礎是智能設備硬件模塊，2.物聯網的實現是將智能設備模塊嵌入的電器設備中并配以軟件的支持，3.物聯網到室內定位控制系統是在完成1、2的基礎上加入算法模型，本文將詳細介紹BLE的硬件與軟件部分。

一、BLE硬件系統模塊

硬件電路的設計主要有3個重要模塊和1個功能模塊，3個重要模塊為主控設計、電源設計、天線設計，本文將主控模塊和電源模塊歸納入主控電路設計，下文將詳細介紹。

1.1主控電路設計

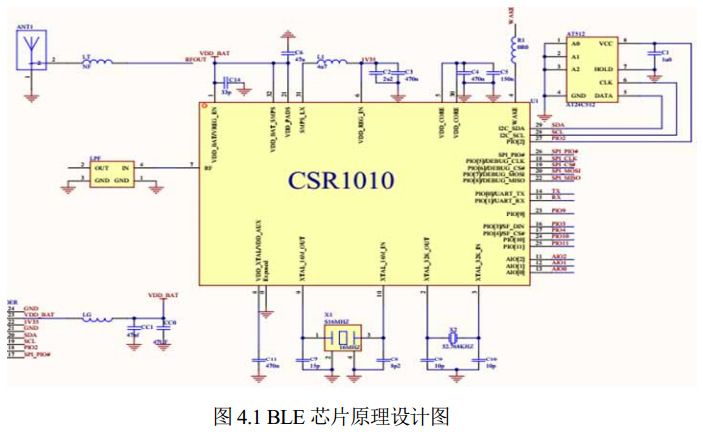

本課題設計采用CSR公司的CSR1010作為CPU主控芯片，其特性是：擁有64KB的運行內存和64KB的儲存內存、藍牙低功耗輸出的最大功率為75dBm、藍牙低功耗接收信號的功率下限為-92.5dBm、支持藍牙4.2規范，主機協議棧包括ATT、GATT、SM、L2CAP、GAP等，睡眠模式下電流小于900nA、采用32.768KHz和16MHz的雙晶振系統時鐘，前者用于睡眠模式下，而后者為正常工作時鐘、開關電源供電、可編程的通用PIO控制器、10位高精度的內置ADC、12個數字的PIO口、3個模擬的AIO口、支持UART串口通信，I2C通信、SPI總線對EEPROM燒寫、外置flash芯片、支持SPI仿真、支持4路PWM模式、中斷喚醒和看門狗功能。設計的總原理圖如圖4.1所示：

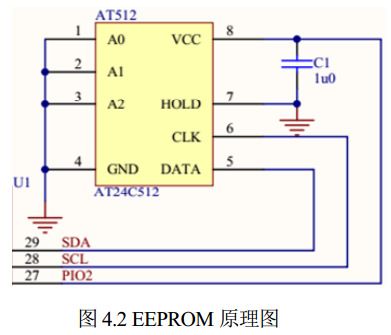

（1）EEPROM電路設計：CSR1010不存在內嵌的程序存儲器，因此在設計時外接了一塊存儲容量為512Kb的EEPROM芯片，芯片型號為AT24C512，對模塊小型化的要求，封裝選為8-lead SOIC，其中1、2、3引腳為地址位，4和8分別為GND和VCC，5為數據引腳SDA，6為時鐘引腳SCL，7為寫保護引腳。其原理設計如圖4.2所示：通過SPI總線將程序燒入該芯片。

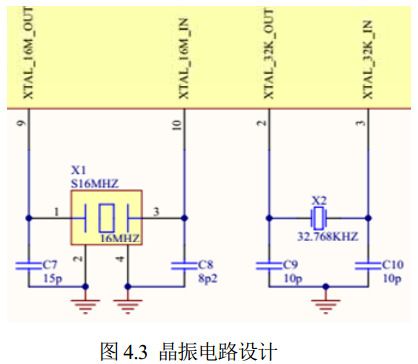

（2）時鐘電路設計：芯片采用的低功耗設計方案是：正常模式和睡眠模式相互交替工作來實現低功耗輸出。睡眠模式下采用低速時鐘，其晶振頻率為32.768KHz，工作模式下采用則采用晶振頻率為16MHz的高速時鐘，這種雙晶振的設計優點是：時鐘更加準確，減少內部時鐘分頻帶來的損耗，其電路設計如圖4.3所示：

（3）電源電路設計：電源模塊的設計是保證整個電路穩定工作的首要因素，輸入電源模塊和驅動電路模塊設計如圖4.5所示：VDD_BAT即輸入的總電源，其閾值大小在1.8v~4.4v之間，將47uf的大電容并接一個鐵氧體（在總電路設計中畫出），實現儲能和濾波，防止沖擊電流對電路的損壞；VBAT_REG_IN和VDD_CORE的閾值大小是0.8v~1.35v以及0.65v~1.2v，這兩部分模塊的功能是為數字電路模塊提供穩定的工作電壓，可通過軟件編程實現VDD_CORE的電壓控制。

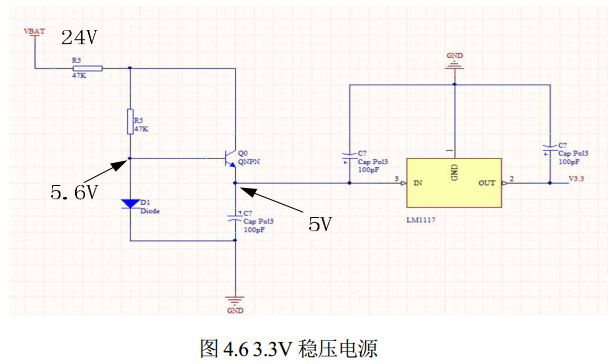

課題研究的一項重要工作是將BLE智能控制模塊嵌入電器中，在電源上實現工頻電到直流電的轉化；設計中對24v恒壓直流電進行降壓穩壓處理，導出3.3v恒壓源供給芯片使用，即圖4.5中的VDD_BAT等于3.3v，具體設計電路原理圖如圖4.6所示：

圖中VBAT為輸入的電壓24v，采用5.6v的穩壓二極管和J3Y的三極管組成放大電路，輸出5v電壓給LM117供電，其中LM117是穩壓IC芯片，本設計采用LM117-3.3型號，即輸入電壓控制4.75v~10v，輸出電壓恒定為3.3v，電流閾值為0~1A。

1.2天線電路設計

天線的匹配程度將直接影響電磁波信號的傳輸質量、傳輸距離與信道模型的準確性。藍牙常用的天線有倒F天線、蛇形天線和集成的陶瓷天線，這里介紹前兩種類型。

（1）倒F天線：倒F天線是一種四分之一波長的天線，天線有兩個方向，一端接GND，另一端作為射頻信號的發射末端，反饋點位于兩端之間，這種結構的天線結構簡單，設計方便，成本低；它的缺點是帶寬較窄。

（2）蛇形天線：蛇形天線的長度取決于它的幾何結構和近地距離，本文參照蛇形天線的物理性質，通過HFFS仿真設計獲得天線的模型結構。根據藍牙的工作頻段該天線的中心頻率為2.44GHz；本課題的板材選用FR4，相應的介電常數為4.5，損耗角為0.02，板厚選擇為0.8cm，其中，芯片的7引腳是RF端口，理論上需要將端口后的特性阻抗匹配到50?，因此通過HFSS軟件仿真，獲取天線的長度和寬度。

1.3功能電路設計

BLE最小系統板引出多個I/O口實現與功能電路的對接，CSR1010芯片一共有32個引腳，其中有12個PIO引腳，設計時利用PIO9、PIO10和PIO11三個引腳作為功能模塊的輸出端口，輸出端口接三級管驅動電路，通過I/O口輸出的高低電平使三極管工作在開關狀態，即飽和狀態和截止?fàn)顟B(tài)的交互變化，其中三極管的集電極接上拉負載。

二、BLE軟件模塊

軟件功能的實現分為2大模塊：首先，是CSR1010主控CPU芯片的編程，驅動智能設備工作，實現多個智能設備之間通信與電器設備的直接控制；然后，對移動終端的編程與軟件優化，完成用戶與智能控制設備之間的信息交互與電器設備的間接控制。

2.1藍牙相關協議

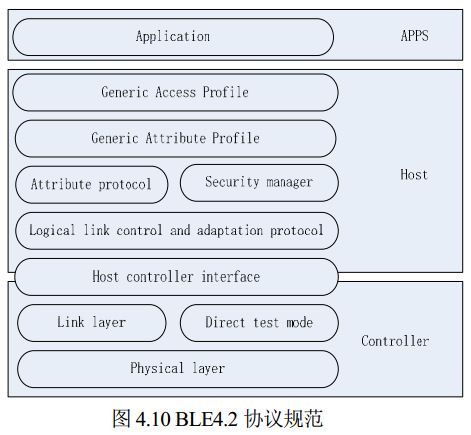

BLE的協議棧是實現藍牙相關功能的基礎，BLE4.2的協議棧中主要分為兩大模塊1.主機（host）和2控制器（controller），其協議框架如圖4.10所示。其中控制器主要包括BLE的物理層協議以及鏈路層協議在此不再贅述，主機層從下往上包含了邏輯鏈路控制適配協議（L2CAP）、屬性協議（ATT）、安全管理器（SM）、通用屬性協議（GATT）和通用訪問協議(GAP)。

（1）邏輯鏈路控制適配協議（L2CAP）：L2CAP是BLE協議棧的核心之一，是基帶的上層協議，它的功能是將基帶遞交的數據轉化為分組的格式，以便上層應用的調用，且只支持異步無連接數據（ACL）。L2CAP根據不同功能定義了3種信道：1.用于多個設備之間的面向連接信道，2.作為廣播的無連接信道，3用于創建命令的信令信道。

（2）通用屬性協議（GATT）：GATT是建立BLE連接的基礎，主要功能是發送或者接收信號的屬性數據段，實現2個設備數據交換，它通過定義服務（Service）和特征（Characteristic）實現BLE的通信，其中一個服務下包含了多個特征數據段，每個特征都具有唯一標識的16比特或者128比特的UUID；在連接方面，GATT定義了一個Master主控設備，能同時連接多個Peripheral從設備，因此在實驗過程中可以出現一個移動終端能同時控制多個BLE設備，而一個BLE設備只能被一臺移動終端連接控制，它實現的原理是一個BLE設備被連接后將不再發送請求連接信號；這里引入了多個BLE設備自組網的概念，即從設備會間歇性的發給主設備請求被連接信號。

（3）通用訪問協議(GAP)：在BLE協議框架中GAP是面向應用層的協議，它定義了BLE設備的2種通信方式：連接通信和廣播通信；同時上文提到的主設備與從設備是在GAP規范中定義的，通過HCI命令實現設備的掃描、連接、通信、中斷等功能。其中廣播通信有2種實現方式，廣播數據與掃描回復，前者是作為信號發生器向外輻射廣播，后者實現了來自GATT層數據的處理。

2.2驅動模塊

智能設備驅動模塊編程，涉及藍牙協議規范的編寫，以及軟件驅動層實現電路功能，使用的軟件為CSRμEnergy SDK 2.4.5.13(xIDE)；APP設計是在移動終端設備上編程，實現用戶信息的交換，這里采用Android4.3系統與android studio編程環境。

（1）驅動模塊：軟件驅動模塊分為3部分內容：協議規范的實現、I/O口編程實現電路功能和Mesh自組網驅動編程。

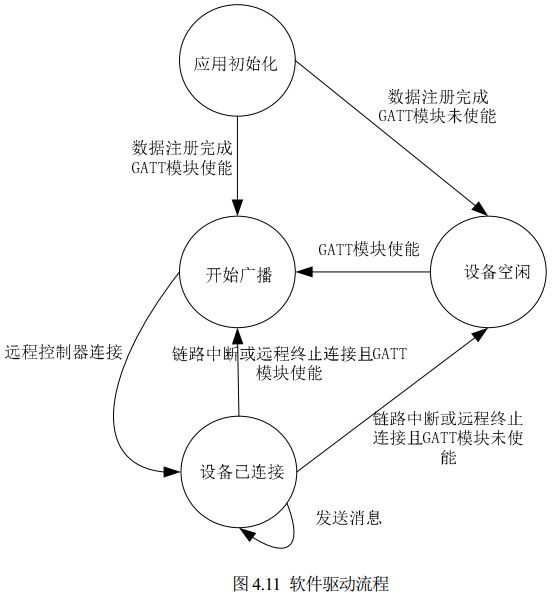

（2）協議規范的編寫主要是GAP和GATT這兩點內容：GAP實現的功能函數：將BLE設備名稱寫入EEPROM gapWriteDeviceNameToNvm()、更新設備名稱updateDeviceName()、對GATT的信息進行讀操作GapHandleAccessRead（）、對GATT的信息進行寫操作GapHandleAccessWrite（）等；GATT實現的功能函數有：設置廣播參數gattSetAdvertParams（）、廣播定時器執行g(shù)attAdvertTimerHandler（）、開始廣播GattStartAdverts（）以及停止廣播GattStopAdverts（）。如圖4.11所示：該圖表示BLE智能設備在協議規范中注冊、廣播與連接的流程圖。

（3）I/O編程：首先，初始化應用的時鐘、硬件、數據結構，注冊固件在數據庫中的屬性，編寫系統事件驅動；然后，對CPU芯片的12個PIO口以及一些寄存器進行編寫，其中包括對4路PWM進行設置，它實現的方式是通過調制脈沖頻率、周期、占空比，實現對三極管電路的開關頻率的控制；并以查找表的形式輸出電流，即查找預設表中所對應的輸出值。

（4）Mesh自組網編程：主要通過幾個功能函數對Mesh信息的處理，包括數據初始化、讀/寫GATT的消息、通知和答復GATT從設備、以及對Mesh事件的編寫；BLE設備在Mesh網絡有3種狀態：未連接、連接中、已連接，其中連接中狀態到已連接需要發送網絡密鑰。

2.3APP設計

APP軟件的功能是實現了對功能電路的控制和室內定位導航的控制；課題采用基于android4.5系統的移動終端，其中，BLE功能模塊對android系統的最低要求是4.3版本，該版本以上(包括4.3)系統提供了BLE的適配器、管理器等功能模塊；其實現步驟為1.藍牙管理器（BluetoothManager）對象實例化，2.通過BluetoothManager獲取藍牙適配器（BluetoothAdapter）的實例化對象，3.打開藍牙即對適配器的實例化對象使能，4.搜索藍牙，5.創建藍牙設備，并連接。

三、BLE智能設備控制系統及功能架構

CSR1010芯片設計的最小系統板作為智能設備的控制單元，功能電路設計為智能照明的MESH燈，將最小系統板嵌入功能電路模塊，實現手機移動終端對該智能設備的控制；在室內部署智能控制設備作為BLE基站，并向空間輻射信號，每個基站發射出具有唯一UUID標識碼的廣播信號，通過不同基站組建的RSSI網絡實現室內定位的控制與導航。系統框架依次為移動終端、最小系統板、功能照明模塊。對于復雜的室內空間，部署B(yǎng)LE智能照明設備的間隔距離為8米，有效的控制精度與成本。

總結

本文首先從芯片選型與功能結構方面介紹硬件電路的設計，包括時鐘電路、天線電路、功能電路、及電源驅動電路；然后，軟件方面先從L2CAP、GATT、GAP等介紹了BLE協議棧的實現與應用，以及功能驅動模塊與Mesh自組網的實現，再結合手機終端簡述了智能設備控制與室內定位導航、路徑規劃等功能實現的原理；最后，簡要概述室內定位控制系統的架構組成。
