虎門大橋突發“波浪式”抖動，物聯網該出手了！

5月5日下午，正值“五一”假期返程高峰，虎門大橋懸索橋橋面突發異?！安ɡ耸健被蝿?dòng)，振幅較為明顯，對行車造成不舒適感。情況發生后不少網友紛紛反映，“行車到虎門大橋橋面上有‘爆胎’的感覺”“感覺橋面波瀾起伏，像坐船一樣，感覺有點‘暈船’”“虎門大橋搖得人頭暈，太恐怖了”……

隨后，虎門大橋公司發布通告，宣布從2020年5月5日15時20分起，對虎門大橋?qū)嵭腥忾]交通管制。同時，為確保過往船舶航行安全，廣東海事局與廣東省交通運輸廳商定，于5月5日18時15分實行臨時水上交通管制，從19時起，對虎門大橋附近通航水域?qū)嵤┓夂健?br/>

一、虎門大橋簡介

虎門大橋是中國第一座大型懸索橋，其主航道跨徑888米，被譽為“中國第一跨”，橋梁結構與鸚鵡洲長江大橋相似?；㈤T大橋作為粵港澳大灣區關鍵通道，通車23年來，為粵港澳大灣區各城市互聯互通和經濟繁榮發展發揮了重要作用。與此同時，車流量的持續增長也造成這條交通大動脈不堪重負。據了解，虎門大橋的車流量由1997年建成時的日均1.84萬標準車次，到最高日均17萬標準車次，遠超日均8萬車次的設計標準，飽和度達2.1。

出現橋梁振動情況后，國內相關領域?qū)＜冶几艾F(xiàn)場進行勘察，給出了目前最可信度最高的說法，初步認定此次虎門大橋的振動主要是因?yàn)檠貥蚩邕呑o(hù)欄連續設置水馬（擋墻），破壞了大橋的斷面流線型，在特定風環境條件下，產生了橋梁渦振現象。

虎門大橋橋梁專業人員第一時間回應稱，目前虎門大橋橋梁主體結構未受損，同時，專家表示橋梁遇到特殊風況會晃動是正常的，一般遇到漩渦風橋面晃動比較大。

二、橋梁渦振現象產生原因

新華社報道，國內橋梁相關領域的專家也第一時間奔赴現場進行考察，12位國內知名橋梁專家連夜開會研判，給出權威解答：

虎門大橋懸索橋本次震動的主要原因是，由于沿橋跨護欄連續設置水馬（擋墻），改變了鋼箱梁的氣動外形，在特定風環境條件下，產生的橋梁渦振現象。

大跨徑懸索橋在較低風速下存在渦振現象，震動幅度較小且不易察覺，僅在特殊條件下會產生較大振幅，不會影響橋梁結構安全，但會影響行車的體驗感和舒適性，易引發交通安全事故。

而根據現有對虎門大橋掌握的數據和觀測到的現象分析來看，此次虎門大橋懸索橋“抖動”并未使其橋梁主體結構受損，也不會影響虎門大橋懸索橋后續使用的結構安全和耐久性。

不過，雖說“虎門大橋抖動”是虛驚一場，卻也又給我們敲響了警鐘。近年來，大橋坍塌的事件層出不窮，給人民的生命和財產都造成了巨大的威脅，導致了不少家庭支離破碎的悲劇發生。

關于大橋因外力坍塌最著名的例子是1940年塔科馬海峽大橋，同樣是懸索橋，但是在通車4個月后，突然被微風摧毀?；氐絿鴥?nèi)，不久前長江鸚鵡洲大橋也出現類似現象。研究風力對橋梁的影響顯得十分重要，因此需要了解橋梁為什么會在風力作用下產生擺動。

橋梁平面與風向相同，當風速不大時并不會產生振動，產生振動的原因是因?yàn)轱L(fēng)速加快，會在橋梁平面上生成一個個氣旋，這些氣旋在橋梁左右兩側分布，這樣就會產生振動頻率與橋梁不同步，使橋梁產生振動，這就是橋梁渦振現象，其原理就是卡門渦街導致形成的。

東莞理工大學老師有專門做到這個卡門渦街實驗，實驗過程就是用一塊紙條在吹風機下面，當風速比較小時，紙條基本不會搖擺。當調大吹風筒風速時，紙條的尾部就會擺動起來，實驗雖然存在誤差，但可以很好的解釋橋梁在大風作用下產生擺動的原因。

三、物聯網在橋梁監測中的應用

近些年，一系列的橋梁損害甚至坍塌事故，都在提醒我們必須高度重視橋梁的健康檢測與安全評估，及危橋的損傷檢測和監控，爭取消除隱患。所以對橋梁健康狀況進行監測和評價，掌握其健康狀況是有非常重要的意義的。橋梁結構的監測也成為橋梁結構安全養護和保障正常使用的主要技術手段。

顯然，監測的過程僅靠人力是不可能的，費時費力費成本不說，還無法做到監測的實時性。因此，物聯網技術在遠程橋梁結構健康監測中，成為一個不可缺少的重要環節。

在20世紀80年代中后期，美國開始在一些橋梁上，布設用于檢測環境、荷載、震動、局部應力等橋梁各類基本參數的傳感器，力圖通過數據分析，來尋求一些力學規律。

美國的Sunshine Skyway Bridge上面共計安裝500多個傳感器，這些傳感器，主要用于采集橋梁建設、運營等各階段的位移、應變和溫度變化等，最終人們可以通過這些信息，找到橋體結構和橋體材料，隨時間變化的規律。

在國內，虎門大橋、徐浦大橋、江陰長江等大橋在施工階段，工程師已經在橋體上，布設了傳感器，這些傳感器，可以實時監測橋體的各項指標和參數。

香港青馬大橋、汲水門大橋和汀九大橋，還曾布設過當時世界上規模最大的實時安全監測系統，系統包括900個各類傳感器、9臺電腦控制信息收集系統、2臺電腦工作站負責信息處理和分析系統。

根據論文顯示虎門大橋監測系統加入了GPS位移、應變實時、長期形變、超限超載等監測系統，通過這些系統的作用，實時獲取橋梁在各種情況下的受力、工作狀態，以及抗風和抗震等結構參數，實現對橋梁的安全監測。

從虎門大橋監測系統的表現來看，融入物聯網的基建監測系統未來的市場將會加速擴大。根據數據顯示，國內目前鐵路營運里程12.9萬公里，橋梁20萬座；公路總里程14.26萬公里，82.55萬座橋梁；還有一些2萬余座水電站、200多個機場等大型公共基礎設施。在這些大型基建里面，并不是所有的設施都有完整的安全監測系統，同時，在新基建的加持下，相關監測系統的需求和市場只會大幅增加。

四、物聯網在橋梁檢測的方案場景

上述文中提到了過重的超載行駛以及特殊的天氣都會對橋梁本身產生影響，而除此之外，設計施工不合理、自然災害、橋梁本身的病害以及其他的認為活動都有可能造成橋梁坍塌的悲劇產生。

而將新基建的“力量”融合進老基建中，運用物聯網等技術的能力來保障“老基礎設施”的安全性則大有可為。比如在傳統橋梁中面臨的人力成本、知識儲備、實時監測等問題，會隨著增加幾個普通的傳感器，布設并利用NB-IoT、4G網絡進行信息傳輸而得到解決。像“南方澳大橋21年未做獨立監測”的想象也有可能杜絕。

場景一：應對貨車超載

在高架橋兩端加裝路面壓力傳感器，通過物聯網進行車輛載重和類型識別，和攝像頭聯接獲取違規車輛的車牌信息，在進行分級實時告警的同時，還可以統計路面總體載荷。

案例：目前，交通設施智能管理平臺已在上海投入試運營。今后超載貨運車一旦違規駛上高架橋梁，橋上埋設的線圈會自動感知微小受力變化，同步向智能管理平臺報警。據相關工程技術專家介紹，以前高架橋梁對重車的監控大都是人工觀察，今后可以通過在道路內植入帶有信號發射功能的傳感器，實時監測每一座設施的荷載和運作狀況。一旦有超過該橋梁負荷的卡車出現，傳感器能及時感應并向監控平臺自動報警，工作人員上報信息，由執法者對違規卡車進行及時處理。目前，這項技術已經在松江辰塔大橋試運作。

場景二：對橋梁健康狀況進行日常監測

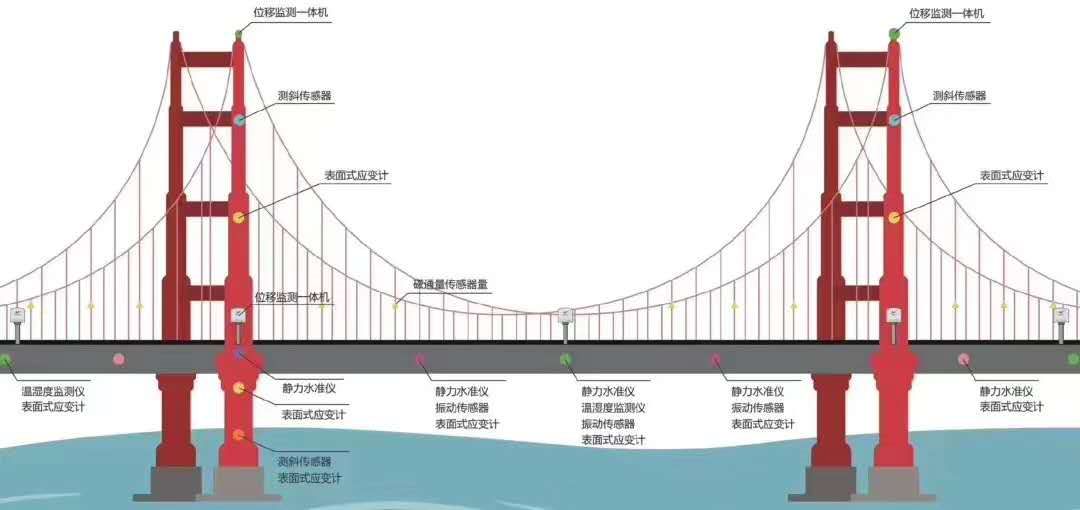

在大橋中植入若干個不同種類的傳感設備，另設立匯集節點/網關和實時監測平臺，利用低功耗廣域網等技術無線傳輸監測數據并發送數據至匯集節點，再將數據傳入平臺層進行儲存、處理與分析，并根據分析結果及時采取應對措施，比如當橋梁極限承載力損失嚴重時，考慮將其拆除。

案例：在武漢市，中鐵大橋科學研究院的技術人員為42座橋梁安裝15種、共1929個傳感器，硬件設備更是達到了25類、共3053套。技術人員將通過這些傳感器和硬件設備對橋梁的結構安全（即應變、裂縫、位移、撓度、傾角、溫濕度）、車輛荷載（即車型、車速、車重、軸重、車長）、獨柱墩匝道傾覆及滑移（即應變、位移、傾角）、沉降及橋面線形（即撓度、GPS）等關鍵參數進行監測。橋梁的結構狀況、基礎沉降、車輛監測抓拍等各種監測數據將實時地通過互聯網存儲至云計算數據中心服務器中，從而實現“一橋一檔”電子化戶籍式管理。

其次，技術人員還會到現場對橋梁外觀進行檢查，并將檢查結果通過手機APP上傳。各級管理人員或技術人員可以通過任何一臺電腦的瀏覽器或手機APP進行登錄訪問，實時掌握這42座橋梁的健康狀況，有助于技術人員及時處理突發事件、及時修復病害橋梁、確保橋梁運營安全。

另外，“智慧橋梁”系統還能自動生成維修建議，并通過查閱系統中的監控視頻、檢測數據，為事后追溯、索賠提供依據。

場景三：對結構進行監測

這一點其實在虎門大橋的檢測中也有體現，虎門大橋是中國第一座大型懸索橋。根據資料顯示，虎門大橋在設計之初就加入了GPS位移、應變實時、長期形變、超限超載等檢測系統，以便實時獲取橋梁在各種情況下的受力能力、狀態參數、抗震性能等信息，保證橋梁的安全。

當然，物聯網技術也不只運用于橋梁，目前中國正處于大規?；A(chǔ)建設浪潮的漸漸消退，隧道、樓宇、軌道等各種結構物都開始進入長期的運營使用階段。前期的設計、施工并不能確定結構物是否正常運營，必將需要一種更實時、快捷的方式對運營狀態進行全面的精細化監測，尤其是對已經服役多年的老舊結構物。

專注于物聯網結構監測領域的浩坤科技曾經總結過結構監測的市場現狀，見下圖：

以LoRa為代表的低功耗廣域網絡具有的超低功耗、更廣覆蓋、超大連接、低成本、高穿透等特點不僅能滿足不同結構物在各種復雜環境下的大連接、高穿透等的監測需求，而且能為其提供精細化監測解決方案，如以下四方面優勢：

（1）高穿透性、遠距離、低功耗

由上圖可以看出LoRa高達157db的鏈路預算使其通信距離可達15公里，且穿透性極強。其接收電流僅10mA，睡眠電流200nA，這大大提高了電池的使用壽命。高穿透性、遠距離傳輸?shù)奶攸c(diǎn)解決了橋梁、隧道等內部震動監測信號在穿透多層混凝土結構或者巖壁后變?nèi)醯膯栴}。低功耗的特點在提高設備持續長久安全監測穩定性之外，也減少了設備維護和結構巡檢次數，從而提高了安全效率，降低了人力成本。

（2）基于該技術的智能網關支持多信道多數據速率的并行處理，系統容量大

網關是節點與IP網絡之間的橋梁。每個網關每天可以處理500萬次各節點之間的通信（假設每次發送10Bytes，網絡占用率10%）。如果把網關安裝在現有移動通信基站的位置，發射功率20dBm（100mW），那么在建筑密集的城市環境可以覆蓋2公里左右，而在密度較低的郊區，覆蓋范圍可達10公里。這種大范圍的覆蓋對于隧道、橋梁等遠距離，多節點的監測尤為重要。

（3）基于終端和網關的系統可以支持測距和定位

LoRa對距離的測量是基于信號的空中傳輸時間而非傳統的RSSI（Received Signal Sterngth Ind-ication），而定位則基于多點（網關）對一點（節點）的空中傳輸時間差的測量。其定位精度可達5m（假設10km的范圍）。從而保障監測數據的精準性。

（4）低成本、易于部署

LoRa是基于非授權頻譜的技術，基礎設施和節點（終端）部署成本低，能為結構監測大規模的應用降低大量成本。LoRa網絡技術可以滿足行業客戶協議細節調整的需求，可快速幫助客戶低成本地建設局域網以實現業務運營，同時不僅能適應分散性應用需求，還能很好地滿足行業性應用需求。

虎門大橋懸索橋此次的“抖動”不可謂不適時，今年大事尤多，一系列的事件也讓我們漸漸感受到科技的重要性。此次虎門大橋“虎軀一震”再次為我們敲響了警鐘，在新基建火熱進行的大背景下，希望新老基建融合帶給我們更加安全、便捷、經濟、高效的生活體驗，也少些對這類事件的擔驚受怕。

五、結構監測市場應運而生

不只是橋梁，隨著中國大規?；A(chǔ)建設浪潮的漸漸消退，隧道、樓宇、軌道等各種結構物都開始進入長期的運營使用階段。但是，在各種自然界的不確定外力加載下，以及經濟發展的需求，致使各種結構物超載疲勞運營現象普遍出現。

中國結構監測的市場剛剛起步，結合著物聯網，智慧城市的發展，未來五年內會滋生出數十億的市場份額，同時隨著現有建筑物的逐步老化，市場還會越來越大。鑒于傳感器的生命周期一般為8年左右，所以也是一個無限循環的市場。如果新建筑物在施工階段就采用物聯網結構監測方案，那么整個市場無疑會擴大很多。

據統計，截止2015年，國內現有大小橋梁70多萬座，隧道8000多座（總長度4000多公里），地鐵總長度超過3000公里，大型體育場館上千座，老舊建筑，高層建筑數量龐大，未來都有實時在線監測預警的需求。
